Prevención de fallos en equipos: el papel crítico de las válvulas de seguridad de escape de vapor

Resumen

En muchas operaciones de campo, los ingenieros que trabajan en plantas químicas suelen observar que las válvulas que manejan ácidos fuertes o álcalis cáusticos presentan signos de alerta temprana de estrés o fallo. Por ejemplo, durante una inspección rutinaria de una línea de procesamiento químico, un técnico podría observar sutiles fluctuaciones de presión cuando una válvula revestida de plástico se abre en una alimentación de ácido sulfúrico. O en una planta de tratamiento de aguas residuales, el par de un actuador aumenta gradualmente al abrir una válvula resistente a los álcalis, lo que sugiere erosión del sellado por el fluido agresivo. Estos síntomas —fluctuaciones de presión, aumento del par de apertura o fugas menores— son señales clásicas de que los componentes internos de una válvula están siendo atacados por medios corrosivos. Con el tiempo, esta corrosión puede provocar microgrietas en los asientos de las válvulas o incluso hoyos en piezas metálicas, lo que provoca goteos impredecibles o fallo total de válvulas.

Por ejemplo, los fuertes cambios de pH en un sistema industrial de lavado pueden generar ciclos térmicos rápidos: el agua fría que golpea de repente un cuerpo de válvula metálico y caliente provoca estrés térmico → microfracturas en el revestimiento de la válvula → fallo del sello → fugas fugitivas. Del mismo modo, un pico de presión combinado con salpicaduras corrosivas puede crear otra cadena: cambios rápidos de presión → vibraciones en el disco de la válvula → desgaste acelerado del asiento → respuesta más lenta de la válvula y posible fuga. En términos prácticos, un ingeniero podría señalar: "Cuando esta válvula vacila alrededor del 30–40% abierta y el operador oye la tensión del actuador, a menudo significa que el químico agresivo ha empezado a perforar la superficie de la bola." Si no se controlan, estas cadenas de causa y efecto reducen la fiabilidad y amenazan tanto la seguridad como la calidad del producto.

Características clave de las válvulas resistentes a productos químicos

Resistencia y durabilidad: Las válvulas diseñadas para servicios ácidos o alcalinos utilizan materiales y construcciones especializadas para resistir ataques corrosivos. Las válvulas químicas modernas suelen emplear termoplásticos como PVC, CPVC, polipropileno (PP-H) y PVDF, o revestimientos fluoropolímeros como PTFE/FEP, que son casi inmunes a la corrosión. Por ejemplo, los fluoroplásticos presentan una "resistencia excepcional a ácidos fuertes como el ácido clorhídrico y el sulfúrico en amplios rangos de concentración", lo que permite un servicio continuo donde las válvulas metálicas fallarían rápidamente. De manera similar, las aleaciones diseñadas se eligen cuidadosamente: los aceros comunes de acero inoxidable 316L (con molibdeno añadido) o Duplex/Super-Duplex ofrecen mucha mejor resistencia en muchos entornos ácidos. En casos ultra exigentes (como salmueras con cloro caliente), se utilizan aleaciones a base de níquel o incluso válvulas de titanio a pesar del mayor coste, porque su larga vida justifica la inversión. Estos materiales de alto rendimiento aseguran que las válvulas ácido-alcalinas puedan funcionar años más que las válvulas ordinarias bajo las mismas condiciones.

Desde la perspectiva del diseño, las válvulas resistentes al ácido suelen presentar volúmenes mínimos de fluido atrapado y componentes internos suaves. Por ejemplo, las válvulas de bola de puerto completo fabricadas con PP-H o PVDF permiten que fluidos agresivos fluyan con poca estancación.  Algunas válvulas de diafragma de plástico utilizan diafragmas con cara de PTFE para que el fluido nunca toque las partes metálicas de la válvula.  El resultado es que una válvula resistente a productos químicos mantiene su hermeticidad y calibración de sellado durante mucho más tiempo. Los clientes que buscan un cierre fiable pueden optar por una válvula de bola de PVC o PP-H porque estas unidades son "ligeras, resistentes a la corrosión y tienen una excelente resistencia al envejecimiento", lo que las hace ideales para grabado de PCB, electrodeposición y líneas cloro-alcalinas.  La línea de válvulas de plástico de YNTO, por ejemplo, ofrece válvulas de bola PPH de doble unión con sellos EPDM o FKM que combinan durabilidad química con capacidad de presión industrial.

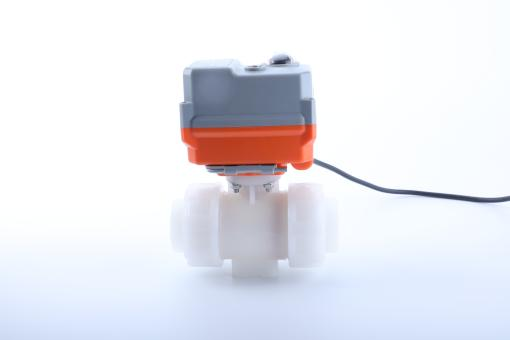

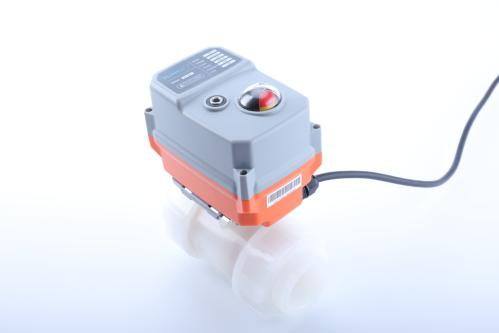

Integración con equipos de procesos químicos: Las válvulas ácidas/alcalinas modernas no solo sobreviven a medios agresivos; se integran perfectamente con sistemas de automatización y control. Modelos como las válvulas eléctricas de bola o las válvulas de diafragma neumáticas vienen con actuadores certificados y clasificados para ambientes corrosivos. Los actuadores en sí mismos utilizan acero inoxidable o carcasas revestidas, y a menudo incluyen retroalimentación de posición para un control preciso. Al seleccionar una válvula para un servicio cáustico, los ingenieros consideran el conjunto completo: por ejemplo, acoplar una válvula de bola de plástico con un actuador eléctrico de la serie YT puede mantener una posición precisa de la válvula a pesar de cualquier ligera hinchazón de plásticos a alta temperatura. Los sistemas de control ven estas válvulas como cualquier otra: una válvula de diafragma con construcción PVDF puede equiparse con válvulas solenoides y señales de instrumentos con la misma facilidad que una válvula globo de acero, asegurando que se preserve la seguridad ambiental (como la ventilación automática a alta presión).

Comprendiendo la resistencia a la corrosión

Tipos de corrosión y sus efectos: En entornos químicos, las válvulas se enfrentan a muchos modos de ataque. Los fluidos ácidos suelen favorecer la corrosión por picaduras y el agrietamiento por estrés, mientras que los medios alcalinos (cáusticos) pueden causar grietas por corrosión por tensión cáustica y fatiga acelerada del metal. En la práctica, esto significa que las válvulas de acero inoxidable pueden durar años en agua neutra, pero solo semanas si se exponen a ácido sulfúrico o clorhídrico caliente. Las sales y las partículas de suspensión agravan el problema: la fricción mecánica y los cambios de presión favorecen pequeños puntos de tensión que se convierten en el foco de la corrosión. Con el tiempo, una bola o asiento normalmente liso se vuelve escarvado, y un esmalte que antes era metálico se vuelve áspero. El resultado es degradación corrosiva → desgaste del sellado → fugas menores → inactividad operativa. Por ejemplo, una concentración de cloruro férrico en una tubería puede provocar un ataque →agresivo de oxígeno → iones Fe^3+ que las válvulas de acero inoxidable se agrieten inesperadamente, lo que finalmente provoca una fuga lenta y obliga a cerrar la planta.

Cómo mitigan los riesgos las válvulas resistentes: Las válvulas resistentes a ácidos y álcalis combaten estos problemas principalmente mediante la selección de materiales y sellos. Por ejemplo, se sabe que los sellos y juntas de caucho EPDM manejan muchos ácidos y álcalis a temperatura moderada. El EPDM tiene una excelente estabilidad hidrolítica, por lo que una válvula con sello de EPDM presenta mucho menos hinchazón o grietas en un lavado químico que una con caucho nitrilo estándar. Los sellos FKM (Viton) proporcionan una resistencia aún mayor, tolerando ácidos orgánicos fuertes y corrientes de temperatura más altas. Además, las válvulas pueden ser tratadas superficialmente: una válvula de bola de acero al carbono, por ejemplo, puede recubrirse de fluoropolímero (FBE/Halar) para repeler completamente los corrosivos. La adopción de válvulas revestidas de fluoropolímeros es común en la industria; un cuerpo metálico (para resistencia bajo presión) está revestido internamente con PTFE, combinando durabilidad con inmunidad química.

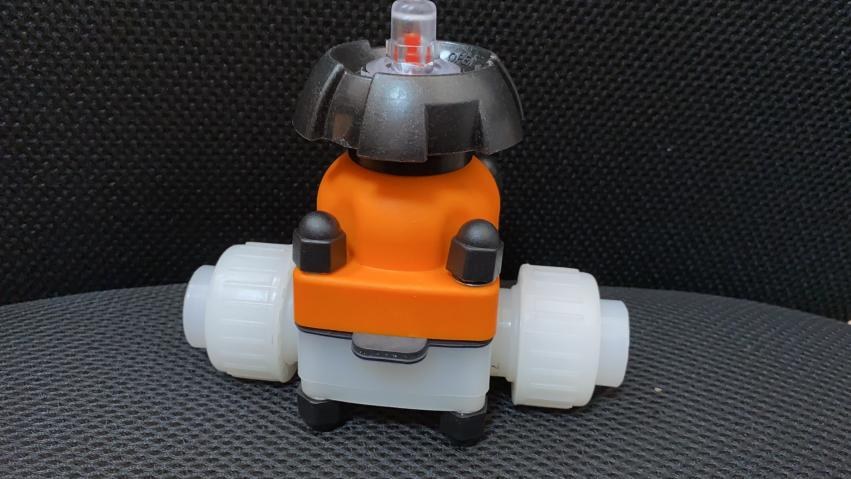

Elegir el tipo adecuado de válvula también ayuda. En una línea de suspensión corrosiva, algunos ingenieros prefieren válvulas de diafragma porque su diafragma revestida de PTFE aísla completamente el vástago del fluido.  Otros utilizan válvulas de control con acabados especializados: una válvula globo puede tener un tapón de cerámica o aleación de níquel para resistir el desgaste y la corrosión. La clave es emparejar la construcción con la química. A menudo, los proveedores proporcionan tablas de compatibilidad química: por ejemplo, se puede recomendar una válvula de bola PVDF para ácido clorhídrico hasta 80°C, mientras que una válvula de acero inoxidable (con molduras Hastelloy) puede especificarse para el servicio caliente de hidróxido de sodio. Como señala YNTO, "ningún material es el mejor para todos los corrosivos; la elección depende de los productos químicos, concentraciones y temperaturas específicas".

Aplicaciones en diferentes sectores

Industrias relevantes: Se utilizan válvulas resistentes a ácidos y álcalis donde se manipulan fluidos agresivos. En el procesamiento químico, son omnipresentes: reactores, columnas de destilación y líneas de reactivos corrosivos utilizan válvulas especiales. Un ejemplo típico es una planta de cloro-álcali donde válvulas de PVC o PP-H suministran soluciones de sodio cáustica y cloro.  En productos farmacéuticos, las válvulas diafragmáticas revestidas de PTFE gestionan los ácidos concentrados en la síntesis de ingredientes activos sin contaminación alguna. Las plantas de tratamiento de agua/aguas residuales dependen de válvulas recubiertas o de plástico para alimentar floculantes y descloración. En la fabricación de semiconductores, las válvulas de PVC o PFA ultrapuras transportan productos químicos puros sin liberar partículas. Incluso el sector alimentario y de bebidas utiliza válvulas resistentes a los álcalis para soluciones de limpieza cáustica durante los ciclos CIP (clean-in-situ). En estas industrias, el requisito es claro: las válvulas deben soportar una química agresiva manteniendo un control estricto.

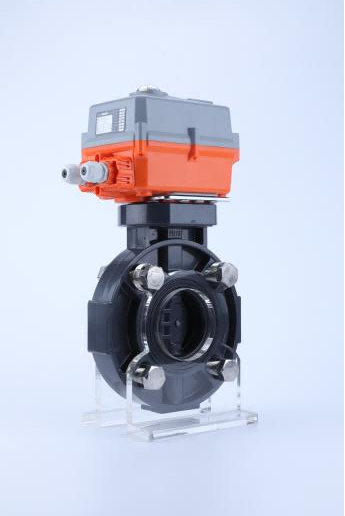

Estudios de caso que demuestran efectividad: Los estudios de caso destacan estos beneficios. Por ejemplo, una planta de fabricación de PCB cambió a válvulas mariposa eléctricas YNTO UPVC para el proceso de grabado de placa en capa interna.  Las válvulas nuevas manejaban el grabado ácido sin fugas en orificios y sujetaban un cierre hermético, mientras que las válvulas metálicas antiguas se corroían rápidamente. Del mismo modo, en una planta de procesamiento de alquitrán de hulla, reemplazar las antiguas válvulas de acero al carbono por válvulas de bola PP-H (además de actuadores eléctricos) evitó fugas recurrentes de ácido sulfúrico a altas temperaturas, un cambio que se compensó por la reducción del mantenimiento. En general, los ingenieros informan que el uso de válvulas verdaderamente ácidas/alcalinas evita apagones no programados: "Nuestras válvulas de alto rendimiento revestidas de PTFE mantienen la integridad de los asientos durante años, eliminando el crecimiento microbiano y las fugas que vimos con válvulas de acero lisas", señala un responsable de planta. Cada ejemplo refuerza que la tecnología adecuada de válvulas puede mejorar el tiempo de actividad y la seguridad.

Conclusión

Resumen de características y beneficios: Las válvulas resistentes a ácidos y álcalis incorporan materiales y diseños avanzados para afrontar los retos del servicio corrosivo. Desde diafragmas de fluoropolímero hasta cuerpos de aleación de alta resistencia, estas válvulas evitan las cadenas causa→efecto→impacto que afectan a las válvulas normales. Al elegir válvulas fabricadas en acero inoxidable 316L/Dúplex, PP-H, PVDF o revestimiento de PTFE, los ingenieros pueden evitar ataques químicos → picaduras internas → fallos de sello → fugas antes de que comiencen. Los sellos de alto rendimiento (EPDM, FKM) y los recubrimientos conformes (FBE, Halar) bloquean aún más las emisiones fugitivas y mejoran la seguridad. En resumen, las soluciones de válvulas de bajas emisiones para ambientes ácidos/alcalinos conducen a una vida útil más larga, mejor estabilidad de control y conformidad con las normas del sector (ANSI/ASME, API, ISO) para equipos preestresistas.

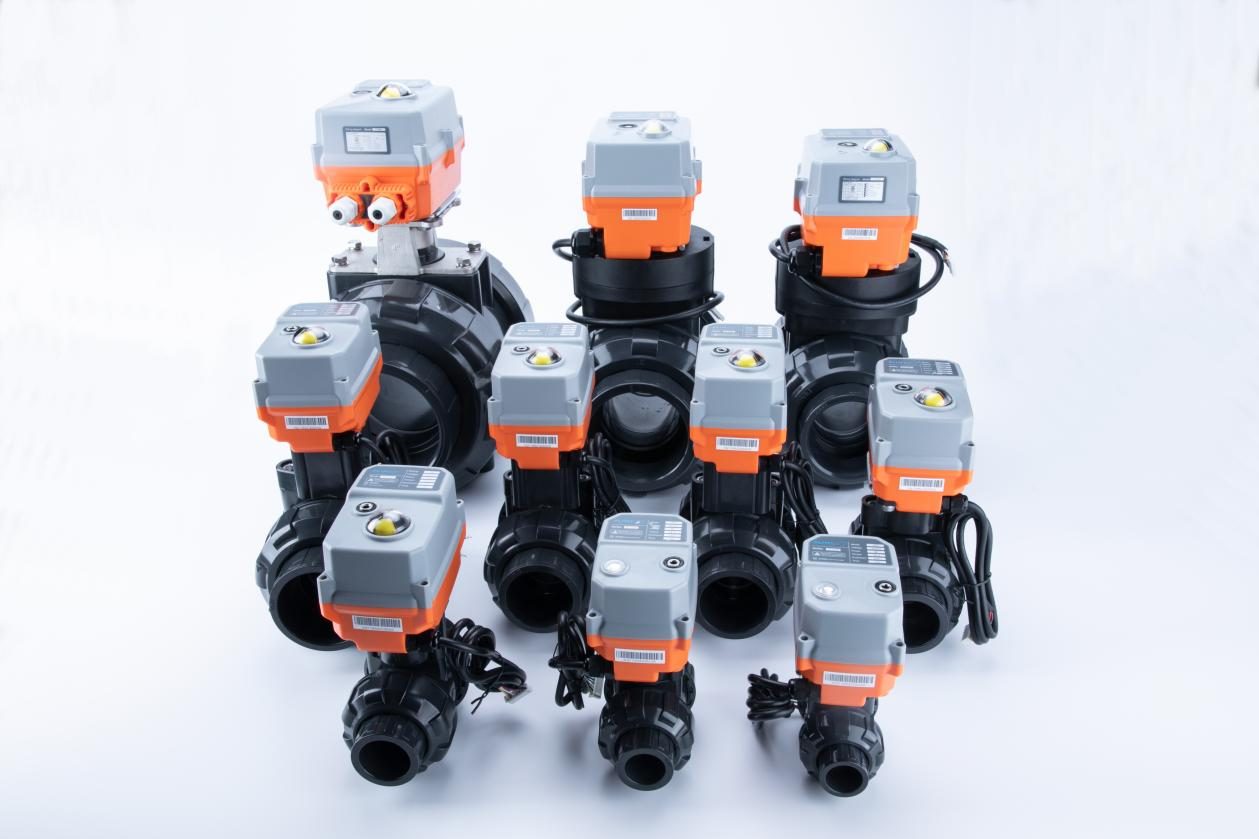

Reflexiones finales sobre la elección de la válvula adecuada: Para las industrias que manejan fluidos agresivos, centrarse en tecnología especializada de válvulas es esencial. La gama de válvulas resistentes a productos químicos de YNTO —desde válvulas eléctricas de bola hasta válvulas de diafragma PVDF y actuadores neumáticos— ilustra las opciones disponibles.       Al diseñar un sistema de manejo de fluidos, los ingenieros deben tener en cuenta los requisitos de seguridad (clasificaciones de presión, contención de fugas) y las directrices regulatorias (ANSI/ASME B31.3, API 622 para emisiones fugitivas, etc.) junto con los datos de corrosión. Consultar con los fabricantes y revisar las tablas de compatibilidad química garantiza que el material de la válvula coincida con el servicio. En definitiva, invertir en las soluciones adecuadas de válvulas resistentes a ácidos y álcalis ofrece un proceso más seguro, eficiente y tranquilidad para los operadores de plantas.
