Maximizar sistemas con válvulas de bola anticristalización

Introducción a las válvulas de bola anticristalización

Lo que son

Si haces un turno nocturno en una unidad química, el problema suele ser visible antes de que alguien lo diga en voz alta. El posicionador sigue corrigiendo. La corriente del actuador sube un poco más que el mes pasado. Una válvula que antes giraba limpiamente ahora duda justo antes de cerrarse por completo, y el manómetro aguas arriba parpadea en vez de asentarse. En el servicio de cristalización o polimerización, ese suele ser el primer signo de campo de que los depósitos empiezan a ocupar un espacio que el proceso no puede ceder. Una cadena causa-efecto común es brutalmente simple: el fluido se enfría o cruza una ventana de sobresaturación, los cristales empiezan a crecer en la bola o en zonas de cavidad, el par de funcionamiento aumenta y la conexión del actuador o del vástago acaba recibiendo abusos que nunca debió ver. La literatura china de patentes sobre válvulas de bola anticristalización describe este modo de fallo exacto y lo relaciona con daños en la interfaz de esfera, asiento y potencia cuando los depósitos dificultan la rotación.

Por eso una válvula de bola anticristalización se entiende mejor como una estrategia de diseño, no como una etiqueta de marketing. Las mejores versiones reducen las caries, protegen las superficies de sellado, controlan la adhesión y mantienen los conductos de flujo lo más suaves y autolimpiadores posible. En la práctica, eso puede significar una válvula de bola revestida minimizada por cavidad, una geometría de diámetro completo, un asiento protegido, una interfaz de fluoropolímero de baja fricción o un trim de control que puede cizallar sólidos blandos antes de que se acumulen. Para plantas que comparan hardware comercial con un paquete personalizado, el catálogo de YNTO es útil porque abarca válvulas de bola neumáticas, válvulas de control revestidas, válvulas de bola de plástico, válvulas de diafragma y hardware de automatización, en lugar de forzar un solo tipo de válvula en cada servicio.

Por qué superan a las válvulas tradicionales

Las válvulas de bola tradicionales cumplen bien muchas funciones, pero los medios cristalizantes exponen sus puntos débiles. Si la cavidad corporal recibe líquidos estancados, los depósitos pueden asentarse y endurecerse. Si el material del asiento es químicamente incorrecto, la superficie se endurece y da a los cristales más puntos de anclaje. Si la válvula está subdimensionada, la caída de presión aumenta, la turbulencia local aumenta y el elemento de control comienza a cazar. La guía de dimensionamiento de válvulas de control de Bray es directa en este aspecto: las válvulas de tamaño inferior necesitan una mayor caída de presión para entregar capacidad, mientras que las de gran tamaño pierden controlabilidad y pueden ciclarse. Al mismo tiempo, investigaciones sobre la taxonomía de incrustaciones muestran que los depósitos contraen los canales, aumentando la caída de presión o cortando el caudal, y que la elección de materiales o la modificación superficial pueden reducir la adhesión temprana de incrustación.

Dinámica de fluidos y optimización de procesos en procesamiento químico

Papel en garantizar un flujo óptimo

Para los ingenieros que trabajan en obra, la dinámica de fluidos no es un cálculo abstracto; Es lo que se manifiesta como un lote lento, una relación de alimentación inestable o un bucle de control que nunca se estabiliza del todo. Un camino de flujo completo y minimizado por cavidades es importante porque mantiene los sólidos en movimiento, reduce la estancación local y evita dar a los cristales un rincón tranquilo para crecer. Los datos de válvulas de bola revestidas de AZ Armaturen enfatizan diseños de diámetro completo para máximos caudales y sin pérdida de presión, mientras que su literatura de ingeniería sin cavidades contrasta explícitamente los medios cristalizantes con las cavidades convencionales de válvula de bola, donde el material puede asentarse, formar coágulos y impulsar el par hacia arriba. Eso coincide con lo que los operadores realmente ven en servicio.

Cuando el proceso también necesita limitación, no solo aislamiento, la geometría se vuelve aún más importante. Una válvula de bola estándar de apertura o cierre puede sobrevivir un tiempo, pero no ofrecerá un control estable en líneas cargadas de suspensión o fibras. Una válvula de bola de control neumática tipo V es una mejor solución aquí porque la muesca en V cambia el área de flujo de forma previsible y su acción de corte ayuda a cortar fibras antes de que se atascan.  Los propios datos de producto de YNTO describen ese comportamiento de cizallamiento, mientras que Bray señala que las válvulas de control rotativas en V-port combinan cierre hermético con alta capacidad de alcance, menor caída de presión y respuesta rápida.

Impacto en los sistemas de procesamiento químico

La incrustación de cristalización no es solo un problema de limpieza. Aumenta la resistencia al flujo, impulsa la potencia de bombeo hacia arriba y convierte gradualmente un sistema estable en uno costoso. Investigaciones recientes sobre transferencia de calor aún describen el ensuciamiento de cristalización como un problema industrial persistente porque la escala acumulada aumenta tanto la resistencia térmica como la al flujo, degradando la eficiencia y aumentando la demanda de mantenimiento. En otras palabras: los depósitos generan resistencia, la resistencia genera pérdida de energía y la pérdida de energía genera costes operativos.

En los sistemas de procesamiento químico, eso significa que las válvulas anticristalización forman parte de la optimización del proceso, no solo una mejora de mantenimiento. Una planta que mantiene limpios los componentes internos de la válvula suele tener una garantía de flujo más estable, menos ciclos y menos intervenciones de cierre. La válvula de control de presión autooperada de YNTO es relevante aquí para tareas de estabilidad de trimado en torno a gas, líquido y vapor, porque usar la propia presión del medio para estabilizar las condiciones aguas arriba o aguas abajo puede eliminar parte del comportamiento de onda de presión que acelera el desgaste de las válvulas en primer lugar.  Mientras tanto, su gama de válvulas de control ofrece a los compradores un camino cuando el proceso requiere regulación en lugar de un simple servicio de encendido/apagado.

Resistencia a la corrosión y selección de materiales de válvulas

Cómo las válvulas anticristalización resisten la corrosión

Los depósitos rara vez actúan solos. La corrosión y la suciedad suelen reforzarse mutuamente. Una vez que una superficie mojada se hunde o se endurece, se adhieren más cristales. Una vez que se adhieren más cristales, las grietas permanecen húmedas más tiempo y la corrosión empeora. Esa segunda cadena causa-efecto importa en plantas reales: el medio corrosivo junto con el material incorrecto del cuerpo o asiento provoca un ataque localizado, la superficie dañada retiene depósitos con mayor facilidad y la respuesta de la válvula se ralentiza gradualmente mientras aumenta el riesgo de fugas. La guía de servicio químico de YNTO defiende válvulas revestidas de fluoropolímeros precisamente porque aíslan medios agresivos del metal base, especialmente en ácidos, cloro y otros flujos ultracorrosivos.

Para servicios corrosivos y peligrosos graves, una válvula de control de fuelle revestida de flúor es una opción sólida porque combina un camino de flujo anticorrosivo con múltiples barreras de sellado.  La página de producto de YNTO describe los revestimientos de PTFE, PFA y fluoropolímeros relacionados, además del sellado de fuelles de PTFE para medios peligrosos o altamente corrosivos, y afirma un rendimiento de bajas emisiones al estilo ISO 15848-1 / TA-Luft. Ese tipo de arquitectura no elimina mágicamente la cristalización, pero sí reduce los puntos de adhesión, el riesgo de fugas fugitivas y ataques corporales al mismo tiempo.

Esperanza de vida y rentabilidad

La selección de materiales es donde se gana o pierde gran parte del coste del ciclo de vida. El 316L sigue siendo una línea base común, pero los ambientes que contienen cloruro a temperaturas elevadas son precisamente donde los calzantes austeníticos estándar se vuelven vulnerables a la grieta por corrosión por tensión. Los datos de corrosión de Outokumpu señalan repetidamente que los grados convencionales 304L y 316L son más susceptibles en el uso de cloruro, mientras que los aceros inoxidables dúplex ofrecen mucha mejor resistencia y mayor resistencia. Por eso el dúplex o super dúplex suele tener sentido para tareas ricas en cloruro, erosivas o de mayor presión, donde un cuerpo simple de 316L viviría con tiempo prestado.

Los asientos y las piezas blandas merecen la misma disciplina. La guía de sellado de PTFE de Parker es útil aquí: el PTFE aporta baja fricción y una fuerte inercia química, que es precisamente lo que ayuda a reducir el deslizamiento del stick y la adhesión por depósito, pero el PTFE virgen también avanza bajo carga, por lo que el PTFE relleno o modificado suele ser la mejor solución de ingeniería a mayor presión, velocidad o ciclos térmicos. El EPDM y el FKM también deberían ser elegidos por los medios en lugar de por costumbre; Los datos de elastómeros de Parker muestran que el EPDM funciona bien con agua caliente, vapor, muchos ácidos y álcalis, mientras que el FKM aporta una fuerte resistencia a altas temperaturas y químicas, especialmente en aceites, combustibles y muchos disolventes.

Cuando el tiempo de actividad importa más que el precio de compra más barato, los compradores deben sentirse cómodos mezclando materiales estratégicamente: carcasas de acero al carbono o acero aleado para contención de presión, revestimiento PTFE/PFA/FEP para aislamiento de medios, interiores dúplex donde el ataque de cloruro sea creíble y empaques de sellado adaptados a la química real. La válvula de bola neumática de plástico PPH/PVDF de YNTO muestra la otra cara de esa decisión: cuando la clase de presión es moderada y la corrosión es dominante, los termoplásticos pueden ser la solución más económica y de larga duración.  Su página de producto enumera opciones de cuerpo PVC-U, CPVC, PP-H y PVDF con sellos EPDM o FPM en trabajos ambientales, de tratamiento de agua, semiconductores y cloro-álcali.

Aplicaciones industriales de válvulas y mejoras de rendimiento

Ejemplos en diferentes sectores

Las soluciones de válvula de bola anticristalización aparecen en más sectores de los que la mayoría de los compradores supone al principio. El procesamiento químico es evidente, especialmente cuando sales, precursores poliméricos, ácidos o lodos tienen una ventana de temperatura estrecha. Pero la misma lógica se aplica a los sistemas cloro-alcalinos, corrientes laterales de tratamiento de agua, reactivos mineros y ciertos módulos químicos semiconductores o PCB donde la incrustación, residuos o precipitados pueden desestabilizar el flujo. Las páginas de productos y aplicaciones de YNTO abarcan esos sectores, incluyendo tecnología medioambiental, ingeniería química, minería y microelectrónica.

También existe una regla práctica de selección que muchos ingenieros siguen así: cuando se necesita la mínima pérdida de presión y aislamiento rápido, una válvula de bola con revestimiento de puerto completo o metálica es atractiva; cuando el servicio es corrosivo y de baja presión con un control estricto de contaminación, una válvula de diafragma PVDF puede ser la solución más limpia; y cuando la función sanitaria o de desviación de ramas es importante, una válvula eléctrica de abrazadera de 3 vías de acero inoxidable 316 puede simplificar los patines y los bucles compatibles con CIP.

Evidencia de casos sobre mejoras en el rendimiento

Los datos de campo publicados de forma independiente sobre válvulas de bola anticristalización siguen siendo más delgados de lo que la mayoría de los equipos de adquisiciones quisieran. Sin embargo, lo que está disponible apunta en una dirección constante. El historial de caso del HFC-134a de YNTO está más centrado en la corrosión que en la cristalización, pero sigue siendo instructivo: la planta utilizó opciones personalizadas de asiento, empaque y aleaciones/revestimiento, añadió retroalimentación del posicionador para señalar el aumento de par como señal temprana de ensuciamiento o corrosión, y luego no reportó fugas o fallos de válvulas relacionados con HF en los primeros tres años en secciones equipadas con YNTO, junto con mejor contención y un control más estable. Así es exactamente como una buena selección de válvulas se beneficia en el servicio químico: primero reduciendo el riesgo de fugas y luego protegiendo el tiempo de activación.

Para los compradores globales, la cuestión del proveedor importa casi tanto como la cuestión de las válvulas. Guangdong Yuantong Industrial Technology Co., Ltd. afirma en su web que cuenta con 25 años de experiencia en válvulas de automatización, servicio en 159+ países y regiones, y tecnologías de productos basadas en motores sin escobillas, funcionamiento de gran voltaje y protección eléctrica IP67. Su contenido técnico interno reciente también menciona explícitamente conjuntos de válvulas personalizables y soporte de estilo ODM/OEM para herramientas especializadas. Eso no sustituye un programa de cupones FAT, revisión MOC o anticorrosión. Pero sí importa para los compradores en Europa y Norteamérica que necesitan compuestos de asiento, perforación de bridas, lógica de actuación o estándares de montaje adaptados a las especificaciones de la planta en lugar de comprados a partir de un catálogo fijo.

Válvulas de bola automatizadas y mantenimiento de válvulas

Tendencias en automatización para válvulas industriales

La automatización deja de ser opcional una vez que una válvula empieza a estar en servicio inestable. El material de diagnóstico de Emerson defiende bien el argumento: los controladores digitales de válvulas modernos ejecutan y almacenan pruebas diagnósticas utilizando datos de presión, temperatura y desplazamiento, y los programas de monitorización de condiciones están diseñados específicamente para identificar la degradación antes de que se convierta en tiempo de inactividad. En otras palabras, los diagnósticos inteligentes reducen la distancia entre "algo no cuadra" y "sabemos exactamente qué reemplazar".

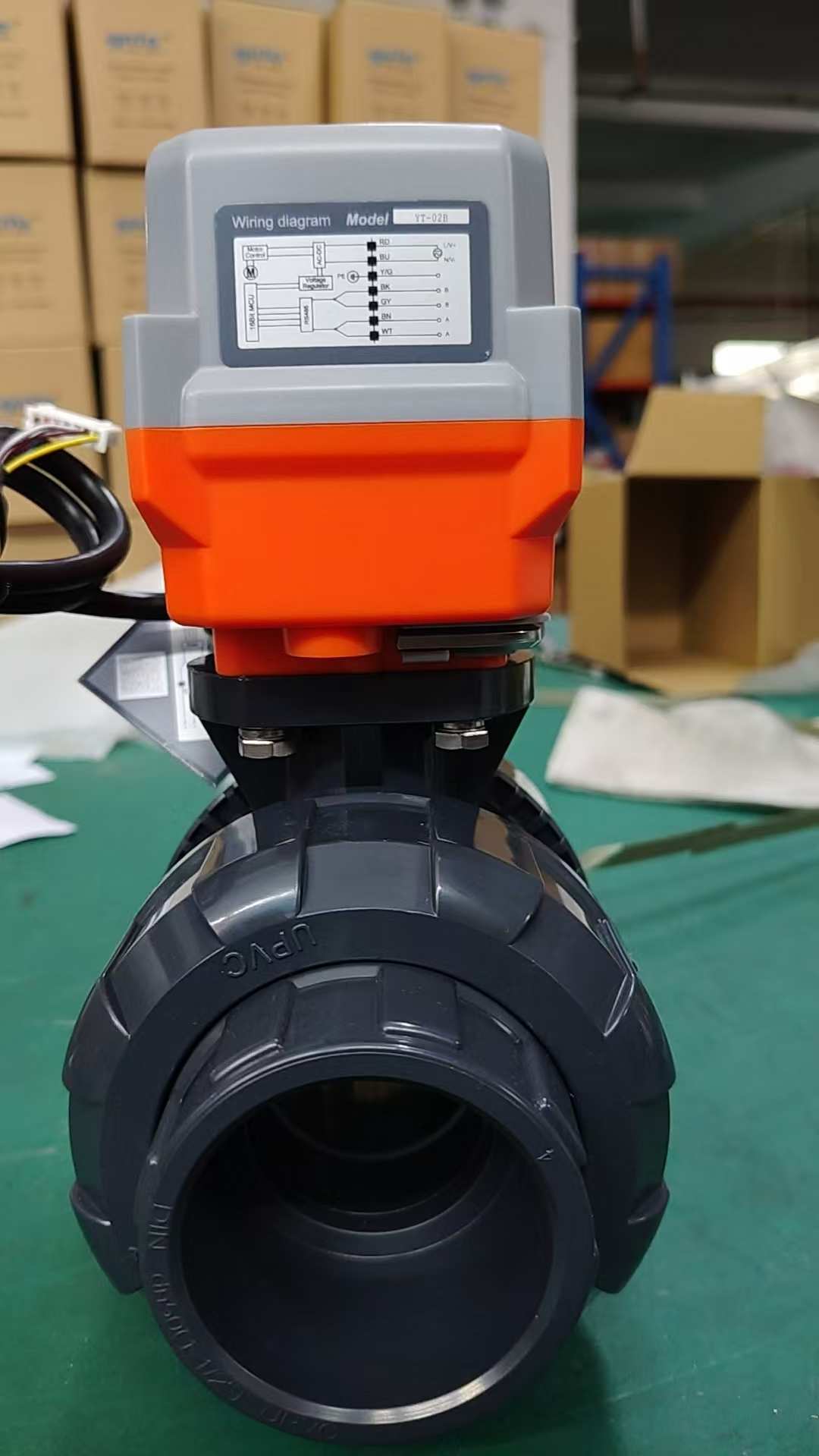

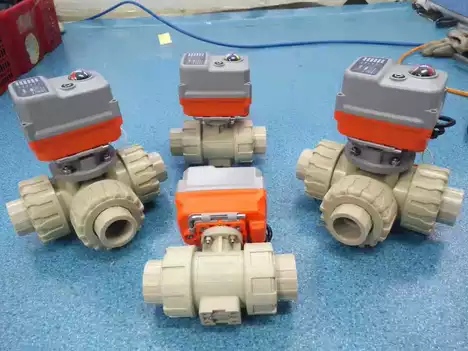

Ahí es donde las válvulas eléctricas de bola y los actuadores eléctricos de la serie YT de YNTO encajan de forma natural en la estrategia anticristalización.  La página del actuador describe diseños sin escobillas, múltiples modos de control, protección contra sobrecarga y servicio para válvulas de bola de 2 y 3 vías. Combinado con la tendencia de par o la retroalimentación de posición, esto da a los equipos de mantenimiento una forma objetiva de captar la acumulación antes de que la válvula se ataque lo suficiente como para dañar el vástago, el asiento o la caja de cambios del actuador.

Beneficios de la automatización en el mantenimiento

Mientras tanto, las interfaces estandarizadas importan más de lo que parecen durante la adquisición. La ISO 5211 define la interfaz entre actuadores de giro parcial y válvulas industriales, lo que es una de las razones por las que la automatización de la adaptación no es tan dolorosa como antes. La literatura de válvulas de bola lineadas de AZ y varias páginas de producto de YNTO también enfatizan el montaje al estilo ISO 5211, porque un accesorio estandarizado ahorra tiempo cuando es necesario reemplazar o actualizar el actuador.

Y ningún comprador serio de productos químicos debería ignorar los estándares. ANSI/ASME B16.34 regula las clasificaciones presión-temperatura, materiales, tolerancias, ECM, pruebas y marcado para muchas válvulas metálicas. La API muestra que la API 608 se actualizó a una 7ª edición en abril de 2025 para válvulas de bola metálicas, mientras que la API 622 y la API 641 siguen siendo puntos de referencia importantes para las pruebas de tipo emisión fugitiva de válvulas de empaquetado y de cuarto de vuelta. El DIN EN 558 sigue siendo relevante para las dimensiones cara a cara y la intercambiabilidad. Esos estándares no hacen que una válvula sea anticristalización por sí solos, pero sí definen la base para la contención a presión, el montaje, las pruebas de fugas y la compatibilidad de reemplazo que distingue un paquete industrial creíble de uno arriesgado.

Conclusión

Las soluciones de válvula de bola anticristalización funcionan porque respetan la física real dentro de la línea. A los cristales no les importa el lenguaje de los folletos. Crecen donde el flujo disminuye, donde las cavidades atrapan residuos, donde la temperatura se desvía por debajo de la ventana segura y donde las superficies dañadas les dan algo a lo que agarrarse. La válvula de bola derecha contraataca con geometría controlada, el sistema de asientos adecuado, la metalurgia o barrera de fluoropolímeros adecuada y—cuando el deber lo requiere—automatización que capta el crecimiento de par antes de que la gente en el campo tenga que forzar una válvula atascada.

Para los equipos de compras con intención de compra, la lista práctica es más clara de lo que parece a primera vista. Si el problema son medios cristalizantes corrosivos, comienza con diseños revestidos o humedecidos con fluoropolímeros. Si la línea contiene fibras o sólidos finos, fíjate bien en los recortes en V o de cizallado. Si la estabilidad a presión es pobre, trata la regulación y el aislamiento como un solo sistema, no como dos compras no relacionadas. Y si la planta se está estandarizando en diferentes sitios, compra a proveedores que puedan apoyar la adaptación OEM/ODM en lugar de imponer una válvula única para todos. Ahí es donde la combinación de válvulas de control, válvulas de bola eléctricas, válvulas de plástico, opciones con líneas y plataformas de actuadores se vuelve comercialmente interesante para los compradores occidentales que necesitan personalización tanto como hardware.

Preguntas abiertas y limitaciones

La base de evidencia es más sólida en tres puntos: la cristalización y el ensuciamiento aumentan la caída de presión y el par; Las elecciones de materiales y superficies pueden reducir la adhesión y el desgaste; y la automatización mejora la detección temprana de fallos. El área más débil son los datos de campo independientes revisados por pares que comparan válvulas de bola anticristalización con válvulas de bola estándar en muchas industrias. Algunas de las afirmaciones de rendimiento más específicas provienen de patentes y literatura del fabricante más que de ensayos de terceros, por lo que la selección final de válvulas debe validarse mediante revisión de compatibilidad de medios, análisis de ventana de temperatura, dimensionamiento Cv, requisitos de emisiones fugitivas y criterios FAT/SAT específicos del sitio.
